PORADNIK TECHNICZNY · SYSTEM SZYNOWY
Długie cięcie Zacznij od kontroli
Długość szyny odpowiada tylko na jedno pytanie: czy prowadnica obejmie planowaną linię. Nie mówi, czy powierzchnia pasuje do systemu mocowania, czy płyta ma właściwe podparcie ani czy wokół stanowiska jest miejsce na cały przebieg pracy.

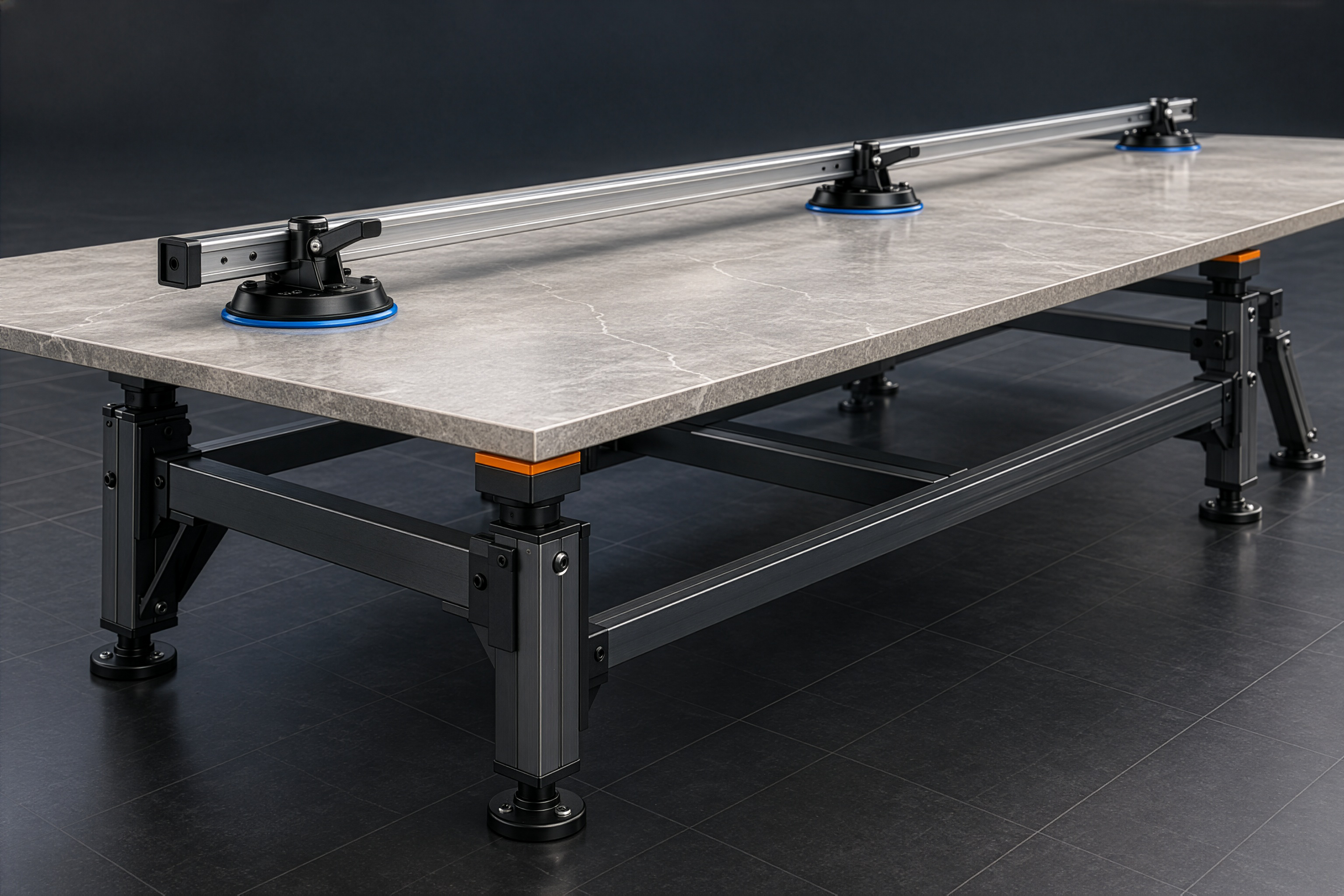

Przyssawki mocują szynę
Podparcie płyty — osobno
Przejdź do tematu
Przed ustawieniem systemu zapisz sześć odpowiedzi. Jeżeli jednej brakuje, przygotowanie nie jest zakończone.
01 Materiał
Zapisz producenta, oznaczenie, format, grubość i wykończenie powierzchni. Otwórz aktualną instrukcję obróbki tego materiału i sprawdź, czy planowana metoda jest dla niego przewidziana.
Nie przenoś zaleceń z jednej płyty na każdy gres lub spiek. Instrukcje mogą różnić się zależnie od produktu, grubości i rodzaju operacji.
02 Pełna linia
Zaznacz początek, koniec oraz stronę elementu, która zostaje. Zmierz całą linię, nie tylko nominalny format płytki.
Porównaj wynik z aktualną konfiguracją systemu. Jeżeli linia wymaga złożenia kilku elementów prowadnicy, potwierdź właściwy zestaw na stronie produktu i w jego instrukcji. Artykuł nie zastępuje tabeli wariantów.
03 Powierzchnia kontaktu
Aktualna strona SmartRail wskazuje gładkie i matowe powierzchnie płytek. Przy innej fakturze zgodność pozostaje niepotwierdzona, dopóki nie sprawdzisz właściwych instrukcji dla materiału i systemu.
Podciśnienie mocuje prowadnicę do powierzchni. Nie podtrzymuje płyty od spodu. To dwa oddzielne pytania kontrolne.
04 Podparcie
Właściwe podparcie wynika z instrukcji materiału i narzędzia dla konkretnej operacji. Sprawdź płaskość, stabilność i obszar podparcia przed ustawieniem prowadnicy.
Nie ma tu uniwersalnego rozstawu podpór, liczby stojaków ani liczby osób potrzebnych do obsługi. Para podpór pokazana przy innym zastosowaniu nie staje się automatycznie kompletnym stanowiskiem do każdego cięcia szynowego.
05 Miejsce pracy
Zaplanuj przestrzeń dla pełnej linii oraz dalszej pracy z elementem. Zaznacz część zachowaną i odpad. Sprawdź, czy stanowisko pozwala wykonać wszystkie etapy przewidziane we właściwych instrukcjach: ustawienie, nadzorowanie linii, rozdzielenie, wykończenie krawędzi i przeniesienie.
To nadal nie jest procedura BHP ani instrukcja obsługi. Te wymagania pochodzą z dokumentacji narzędzia, informacji bezpieczeństwa materiału i zasad obowiązujących na danym stanowisku.
06 Co jest sprawdzone, a czego brakuje
Każdy punkt oznacz jednym z trzech statusów:
- SPRAWDZONE — masz właściwe dane i źródło;
- DO SPRAWDZENIA — brakuje instrukcji, pomiaru albo zgodności;
- NIE PASUJE — rzeczywisty materiał, powierzchnia, linia lub stanowisko nie pasują do planowanej konfiguracji.
Status nie jest zgodą na rozpoczęcie pracy. Pokazuje, gdzie kończą się fakty, a zaczyna założenie.
Zanim przejdziesz do karty, wypisz w jednym miejscu wszystkie pozycje DO SPRAWDZENIA i NIE PASUJE. To Twoja lista braków: z nią idziesz do instrukcji materiału, na stronę systemu albo do RAIZI.
07 Karta gotowości długiego cięcia
| Kontrola | Dane do zapisania | Status |
|---|---|---|
| Materiał | producent / oznaczenie / grubość / wykończenie | sprawdzone / do sprawdzenia / nie pasuje |
| Linia | długość / początek / koniec / strona zachowana | sprawdzone / do sprawdzenia / nie pasuje |
| System | konfiguracja / zasięg / wymagane elementy | sprawdzone / do sprawdzenia / nie pasuje |
| Powierzchnia | gładka, matowa lub inna; źródło zgodności | sprawdzone / do sprawdzenia / nie pasuje |
| Podparcie | właściwa instrukcja / płaskość / stabilność / obszar | sprawdzone / do sprawdzenia / nie pasuje |
| Miejsce pracy | pełna linia / rozdzielenie / przeniesienie / wykończenie | sprawdzone / do sprawdzenia / nie pasuje |
Karta nie certyfikuje stanowiska. Jej zadaniem jest ujawnić brakującą informację przed ustawieniem prowadnicy.
08 Dobierz system dopiero do sprawdzonych danych
Najpierw porównaj metodę, materiał, pełną linię i podparcie w poradniku „Jak dobrać przecinarkę do płytek”.
Jeżeli potwierdzone dane prowadzą do systemu szynowego, sprawdź aktualną konfigurację SmartRail. Dla nietypowej powierzchni, niepełnej dokumentacji albo niejasnego stanowiska wyślij RAIZI dane materiału i szkic.
